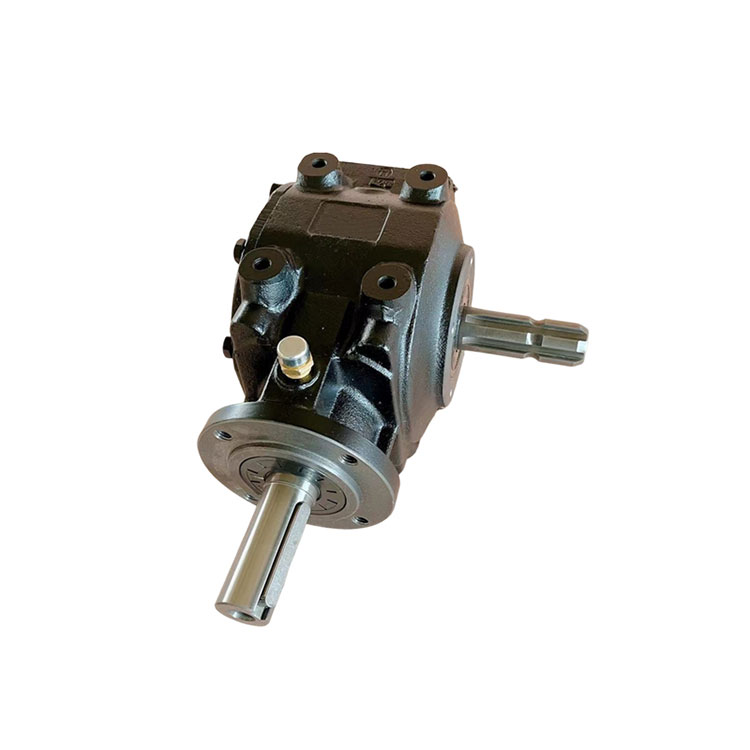

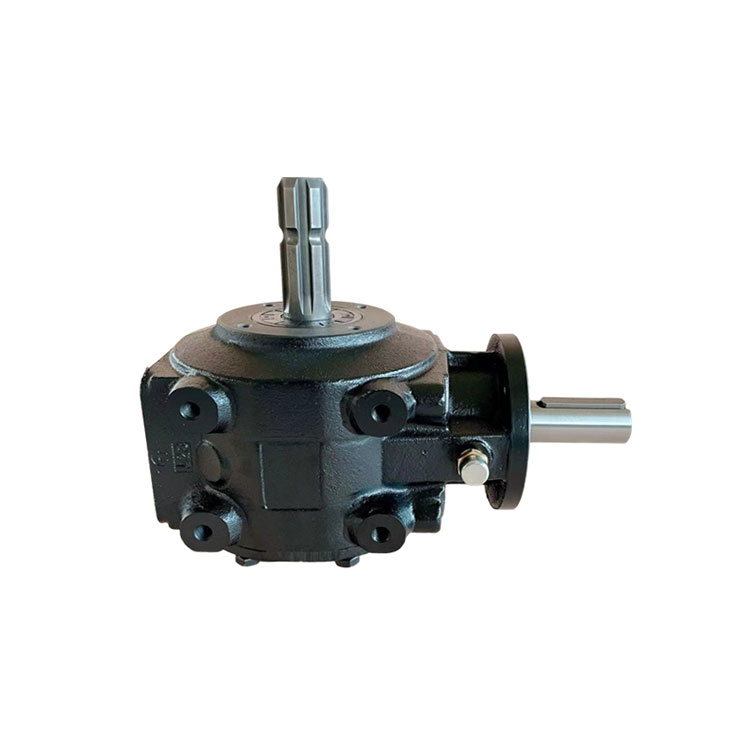

Cutia de viteze pentru mașinile de tuns iarbă joacă un rol crucial în funcționalitatea mașinilor de tuns iarbă, care sunt utilizate pentru tăierea și întreținerea vegetației de-a lungul drumurilor, terasamente, șanțuri și alte zone greu accesibile. Cutia de viteze este responsabilă pentru transmiterea puterii de la motorul mașinii de tuns iarbă către mecanismul de tăiere cu bipți, transformând mișcarea de rotație în acțiunea de tăiere necesară.
Tip de aplicatie |
Unitate de creștere a vitezei |
Raport de transmisie |
3:1 |
Viteza de intrare |
540 rpm |
Carcasa cutiei de viteze |
Fier ductil |
Arborele de intrare |
6 dinți 1 3/8 arbore canelat |
Axa de iesire |
Axă simplă cu canal de cheie |
Putere de intrare |
50Cv-36,8kw |
Greutate |
23,2 kg |
Configurare |
Ambreiaj de rulare liberă disponibil. |
Notă |
Navă fără ulei |
Durabilitate: Deoarece mașinile de tuns iarbă funcționează adesea în medii accidentate și se confruntă cu vegetație dură, cutia de viteze trebuie să fie construită pentru a rezista utilizării continue și impacturilor potențiale.
Capacitate mare de cuplu: cutia de viteze ar trebui să fie capabilă să suporte sarcini mari de cuplu generate în timpul procesului de tăiere fără a sacrifica performanța sau a risca deteriorarea.
Eficiență: O cutie de viteze bine proiectată minimizează pierderea de energie în timpul transmisiei de putere, asigurând că mașina de tuns iarbă funcționează eficient și eficient.
Construcția unei cutii de viteze a mașinii de tuns iarbă implică mai multe componente cheie care lucrează împreună pentru a transmite puterea de la motorul cositoarei către mecanismul de tăiere. Iată o prezentare detaliată a construcției tipice a unei astfel de cutii de viteze:
Carcasă: Carcasa cutiei de viteze servește drept carcasă exterioară care închide și protejează componentele interne. Este fabricat de obicei din materiale robuste, cum ar fi fonta sau aliajul de aluminiu, pentru a rezista la solicitările și impacturile întâlnite în timpul funcționării.
Arborele de intrare: arborele de intrare primește putere de rotație de la motorul mașinii de tuns iarbă sau de la sistemul de priză de putere (PTO). Este conectat la treapta de intrare a cutiei de viteze, care inițiază procesul de transmisie a puterii.
Angrenaje: În interiorul carcasei cutiei de viteze, un set de angrenaje sunt aranjate pentru a transmite puterea de la arborele de intrare la arborele de ieșire. Aceste angrenaje pot include roți dințate drepte, roți dințate elicoidale sau roți dințate conice, în funcție de designul specific al cutiei de viteze. Rapoartele de transmisie sunt selectate cu atenție pentru a optimiza cuplul și viteza pentru o performanță eficientă de tăiere.
Arborele de ieșire: Arborele de ieșire transferă puterea de la cutia de viteze la mecanismul de tăiere cu bipe. Este conectat la angrenajul de ieșire al cutiei de viteze, care se rotește la viteza dorită pentru a antrena lamele sau ciocanele.
Rulmenți: Rulmenții susțin și ghidează arborii și angrenajele rotative din cutia de viteze, reducând frecarea și uzura. Sunt de obicei rulmenți cu bile sau rulmenți cu role proiectați să reziste la sarcini radiale și axiale.
Garnituri și garnituri: Garniturile și garniturile previn scurgerea lubrifiantului și pătrunderea contaminanților în cutia de viteze, asigurând funcționarea lină și prelungind durata de viață a componentelor interne.
Sistem de lubrifiere: Un sistem de lubrifiere furnizează ulei sau grăsime pieselor mobile ale cutiei de viteze, reducând frecarea, disipând căldura și prevenind uzura și defecțiunile premature. Unele cutii de viteze pot avea rezervoare de ulei și pompe integrate, în timp ce altele se bazează pe lubrifiere manuală sau sisteme externe.
